Мульти-тестер хеш плат STASIC tech
Инструкция пользователя

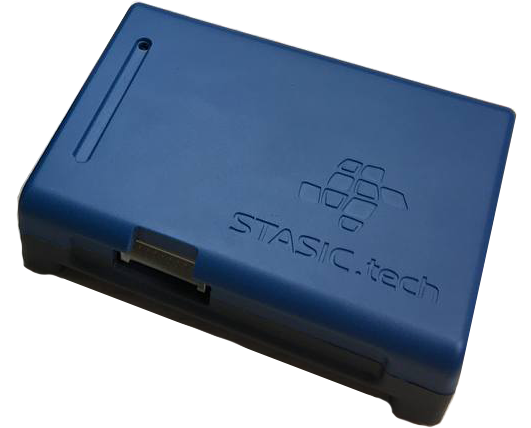

Внешний осмотр тестера
1. Индикатор питания
LED индикатор состояния питания тестера
2. Кнопка BOOT режима прошивки
Кнопка перевода тестера в BOOT режим, для последующей загрузки обновлений программного обеспечения
3. Разъем питания
Разъем питания USB 2.0 Type A, шнур входит в комплект поставки.

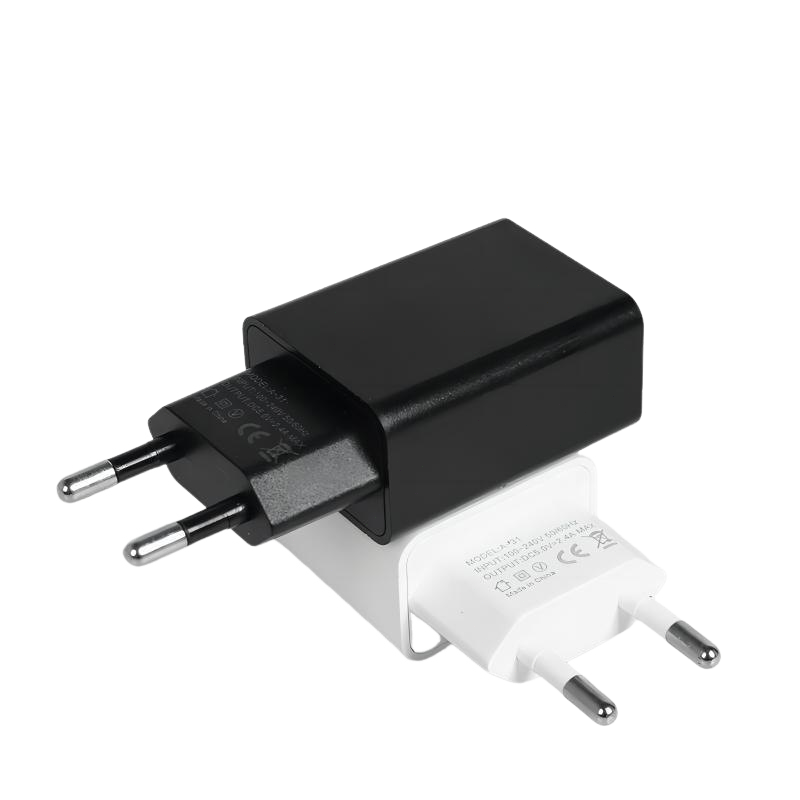

Требуемый источник питания тестера: DC 5V / 2A
Данный USB разъем, дополнительно используется при обновлении тестера.
4. Интерфейс подключения хеш плат
Интерфейс подключения хеш плат STASIC 20 PIN
Это ВАЖНО! В работе с тестером допускается использование
ТОЛЬКО ШЛЕЙФОВ и переходников ИЗ КОМПЛЕКТА ПОСТАВКИ!
Либо изготовленных самостоятельно в соответствии с предоставленной распиновкой STASIC tech.
Подготовка к диагностике хеш платы
1. Включение тестера
Подключите тестер к источнику питания DC 5V / 1-2A, шнуром USB 2.0 Type A(поставляется в комплекте),
на тестере загорится LED индикатор и прозвучит короткий звуковой сигнал.
2. Подключение WIFI
A) Откройте настройки WiFi, список беспроводных сетей, на своем устройстве (ПК / Ноутбук / Планшет / Смартфон)
B) Выберете в списке беспроводных сетей, сеть с названием “Tester123“. Введите пароль WiFi: stasictester

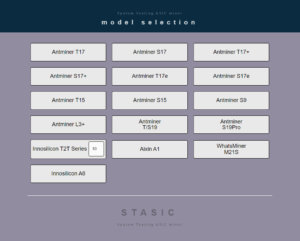

С) Откройте браузер, наберите в адресной строке: 5.5.5.5/menu – на экране должна появиться страница выбора моделей поддерживаемых плат вашей версии тестера.
проверьте подключено ли ваше устройство (ПК/Ноутбук/Планшет/Смартфон) к сети WiFi тестера? При отсутствии интернета в WiFi сети тестера, некоторые устройства, производят автоматическое переподключение в другим сетям с наличием интернета.
- Сетевые адреса вашего WiFi адаптера могут быть прописаны вручную, переключите на автоматическое получение от DHCP, в настройках сети.
- Вы пытаетесь использовать смартфон в качестве WiFi адаптера к ПК, такая схема подключения не даст возможности работать с тестером.
Как обновить тестер по WiFi ?

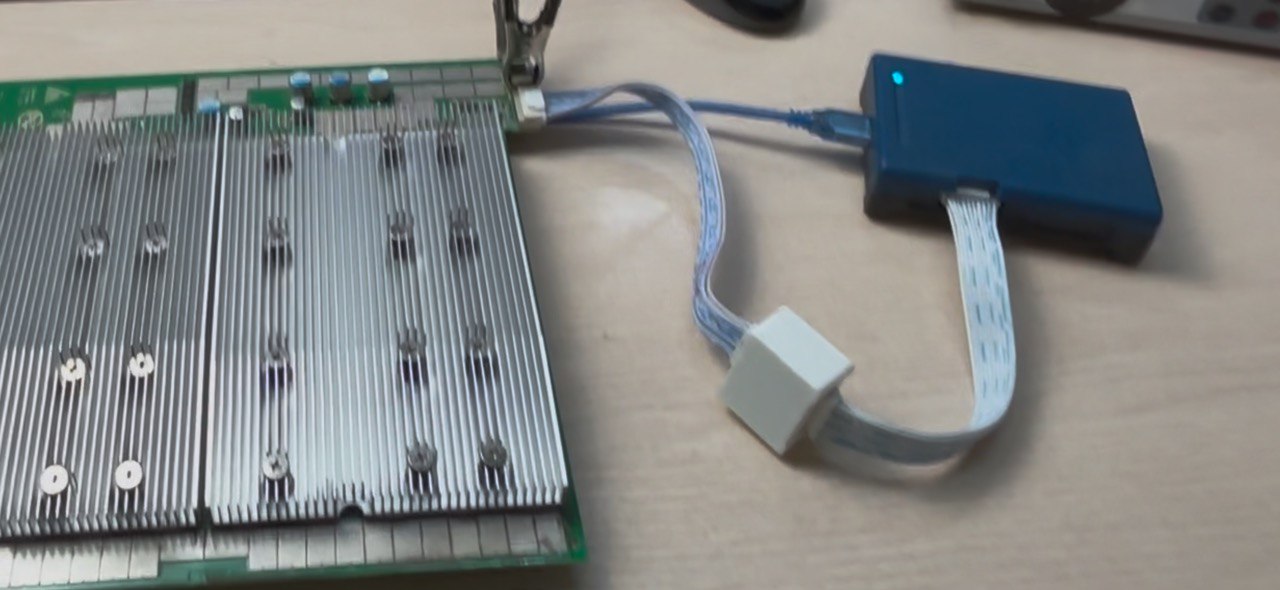

3. Подключение хеш платы к тестеру

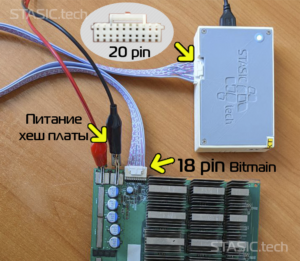

A) Подключите шлейф STASIC-Bitmain 20/18 pin, из комплекта поставки тестера
(на примере платы Antminer T17)
B. Подайте соответсвующее питание на хеш плату.
C. Переходим в интерфейс пользователя, обновляем страницу (http://5.5.5.5/menu), выбора модели хеш платы в браузере.
D. Выбираете нужную модель для диагностики.

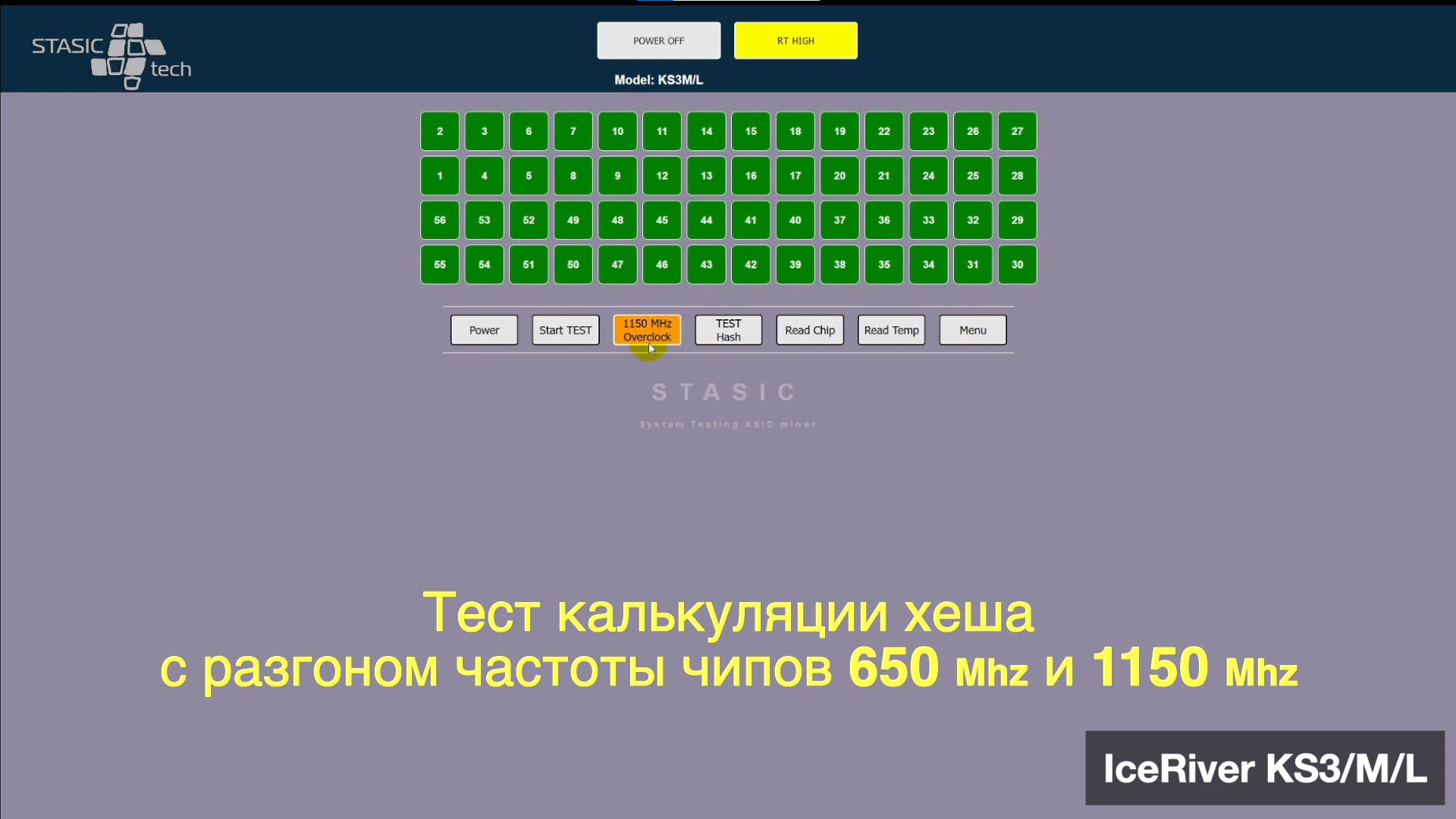

Интерфейс пользователя

1. POWER
Кнопка “POWER” используется для ручного включения/выключения питания хеш платы, для замеров напряжений и сигналов с применением оборудования, мультиметр, осциллограф.

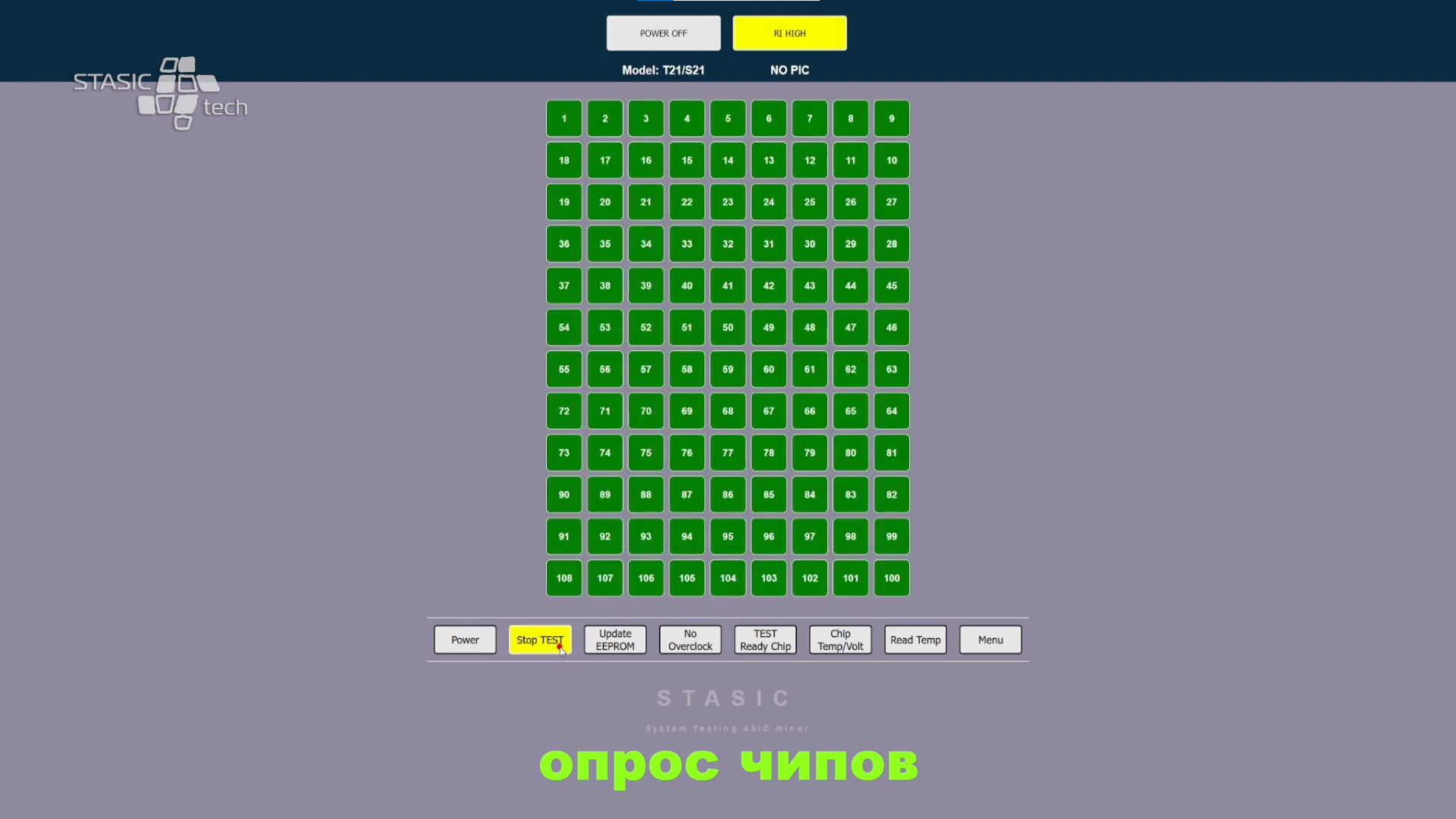

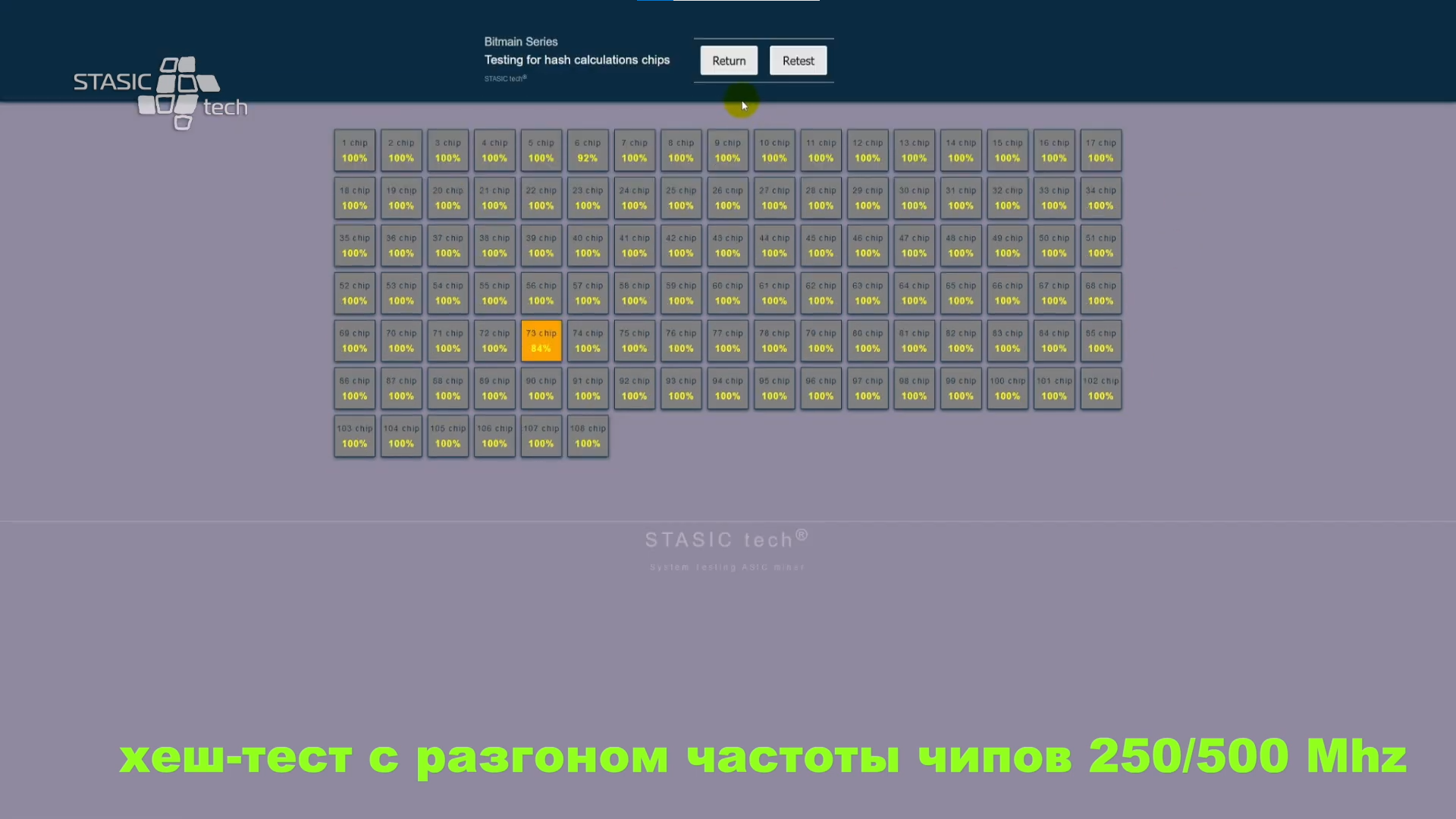

2. START TEST
Кнопка “START TEST” включает/отключает функцию автоматического опроса чипов хеш платы.
3. Update EEPROM
Кнопка “Update EEPROM”, используется для проведения операций с прошивкой EEprom хеш платы.

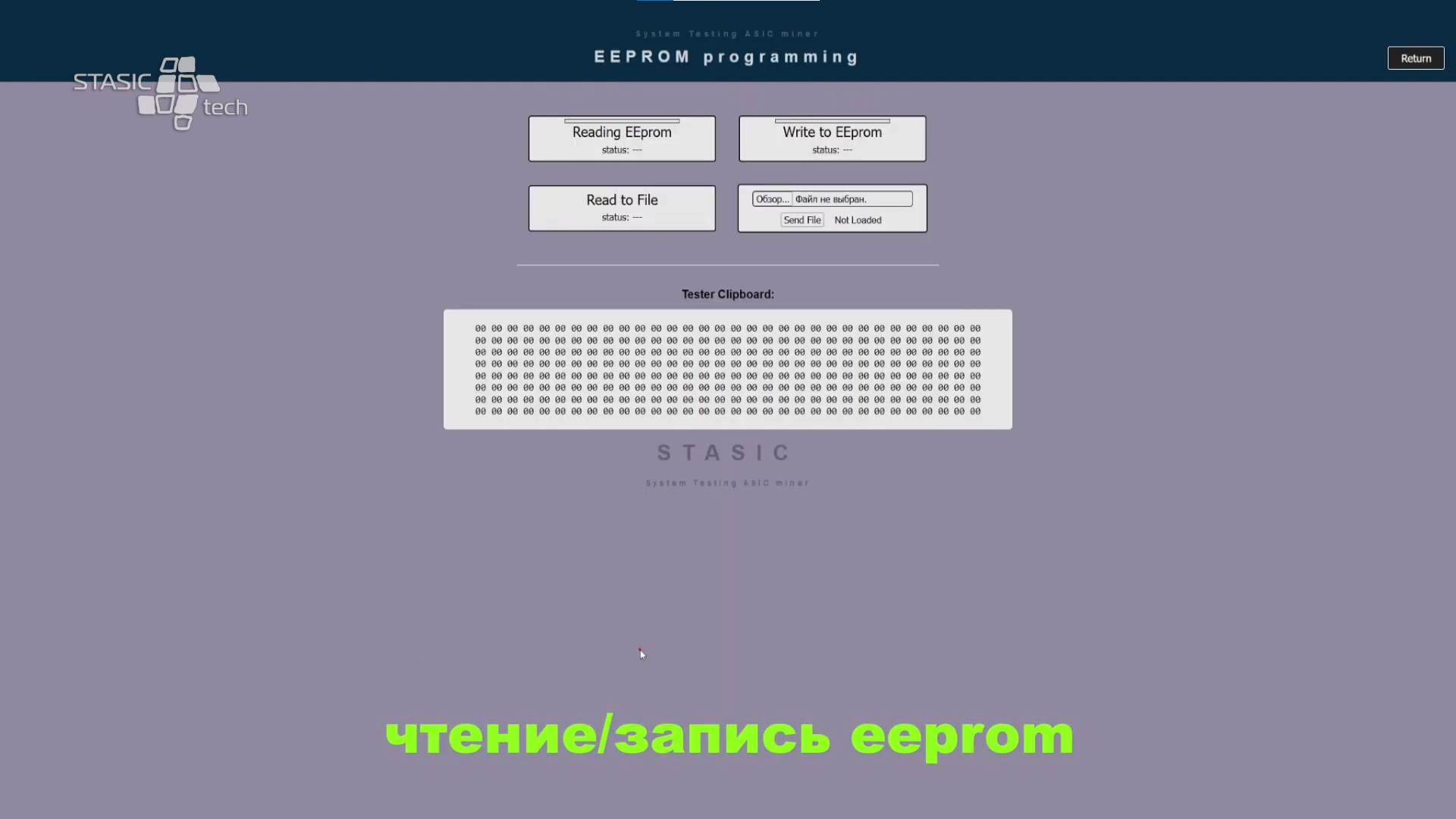

Операции с EEprom
-
Reading Eeprom – Производит чтение из памяти EEprom хеш платы, в память тестера.
-
Read Eeprom to File – Производит чтение EEprom хеш платы, с сохранением дампа на ПК.
-
Write to Eeprom – Производит запись сохраненного в памяти тестера дампа EEprom в хеш плату.
-
Send File – Позволяет произвести запись дампа сохраненного на ПК в EEprom хеш платы.
ЭТО ВАЖНО! Для выхода в предыдущее меню, всегда используйте кнопку “RETURN MENU”!! Управление “стрелками” браузера, запрещено!

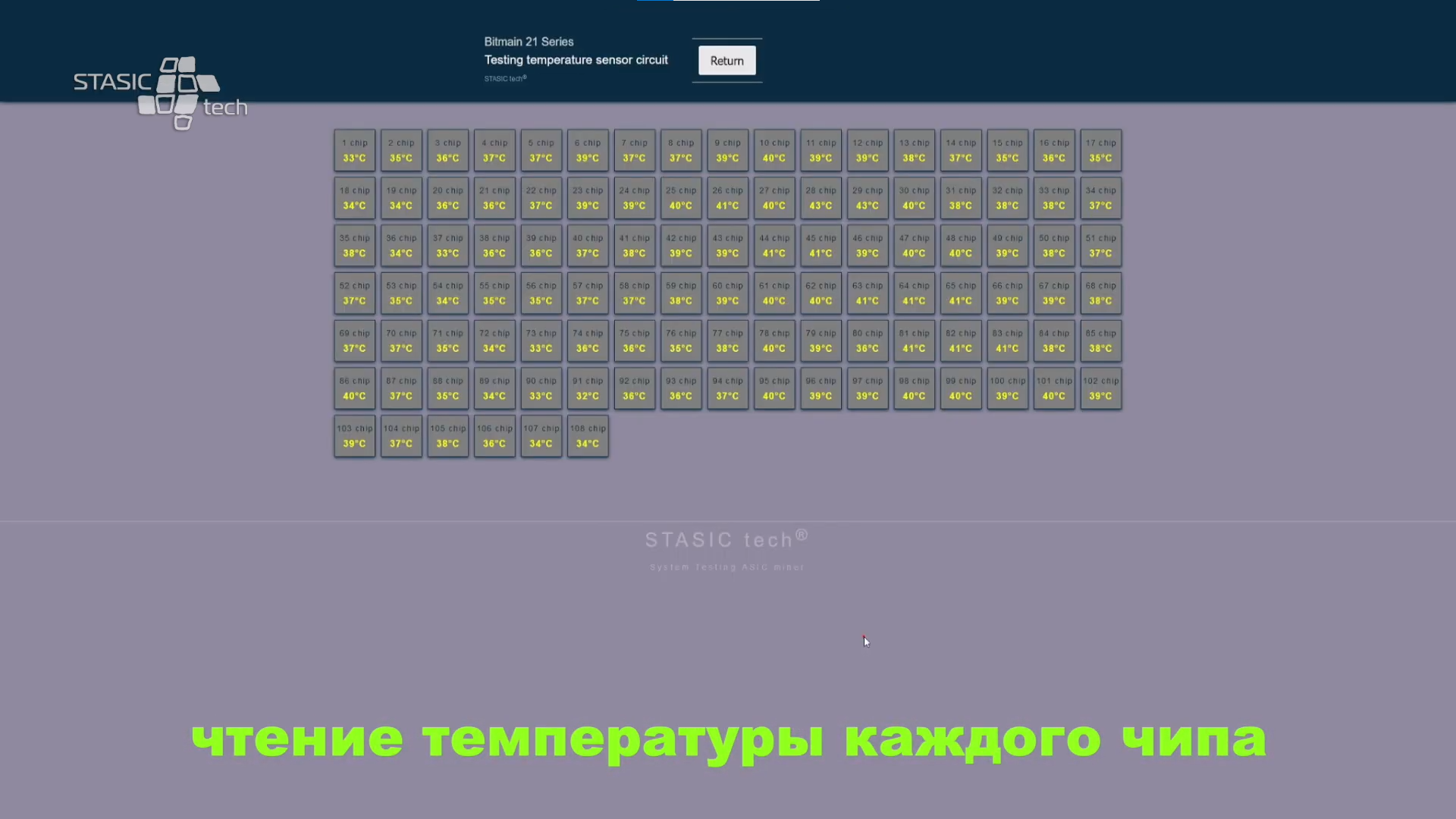

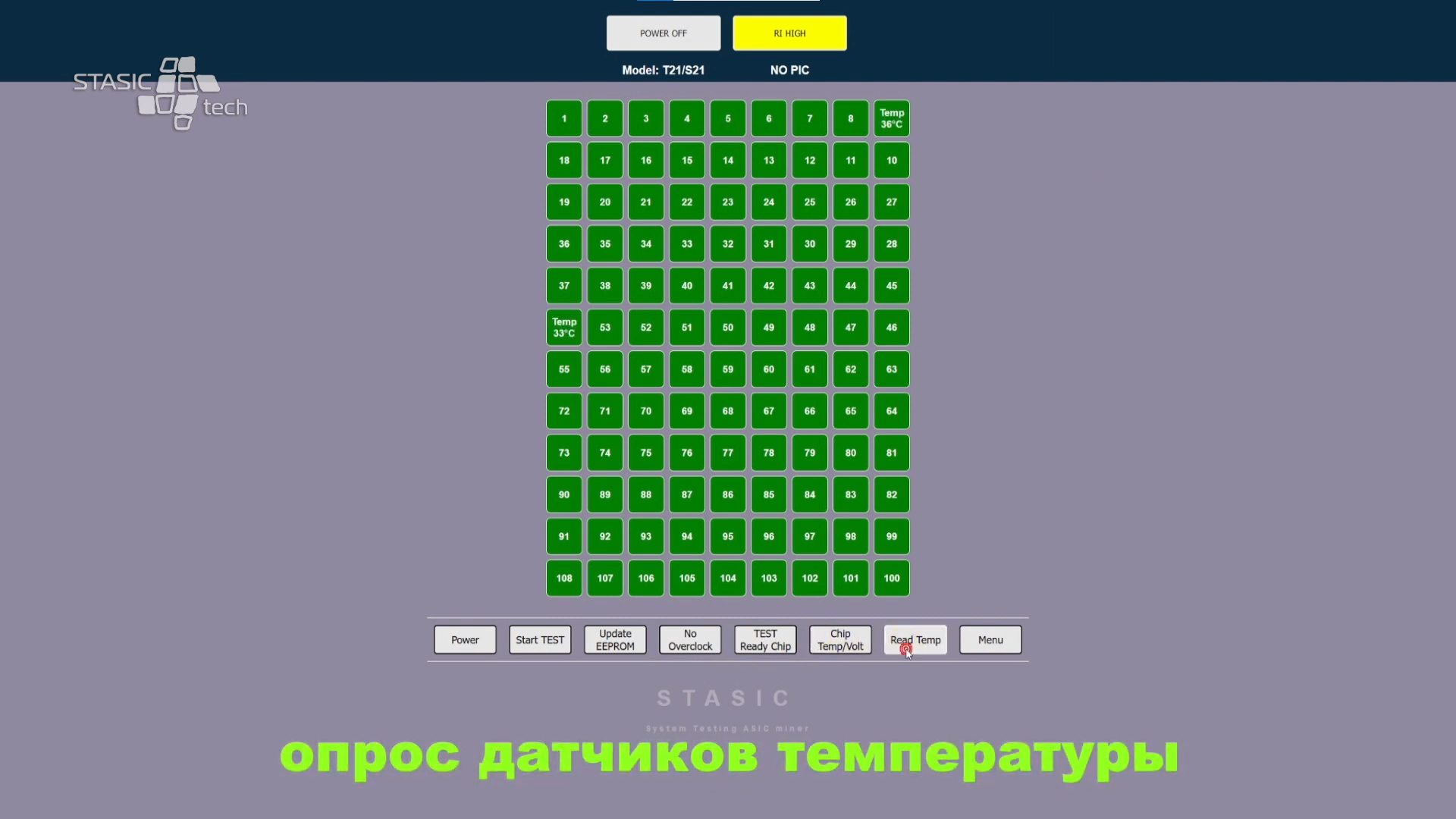

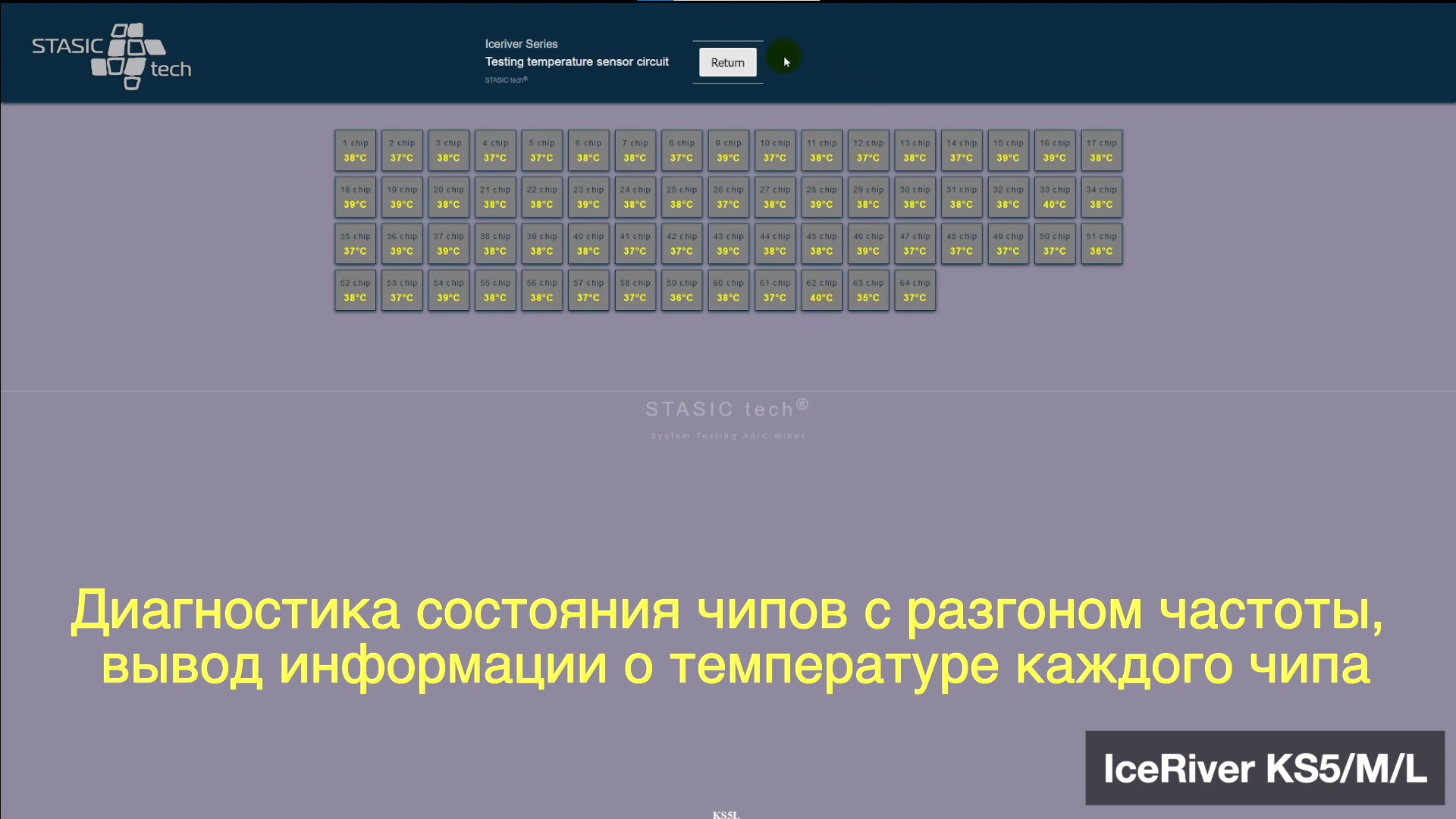

4. READ TEMP
Функция опроса температурных датчиков хеш платы, работает только при условии определения тестером исправности всех чипов хеш платы.
______________________________________________________________________________________________________

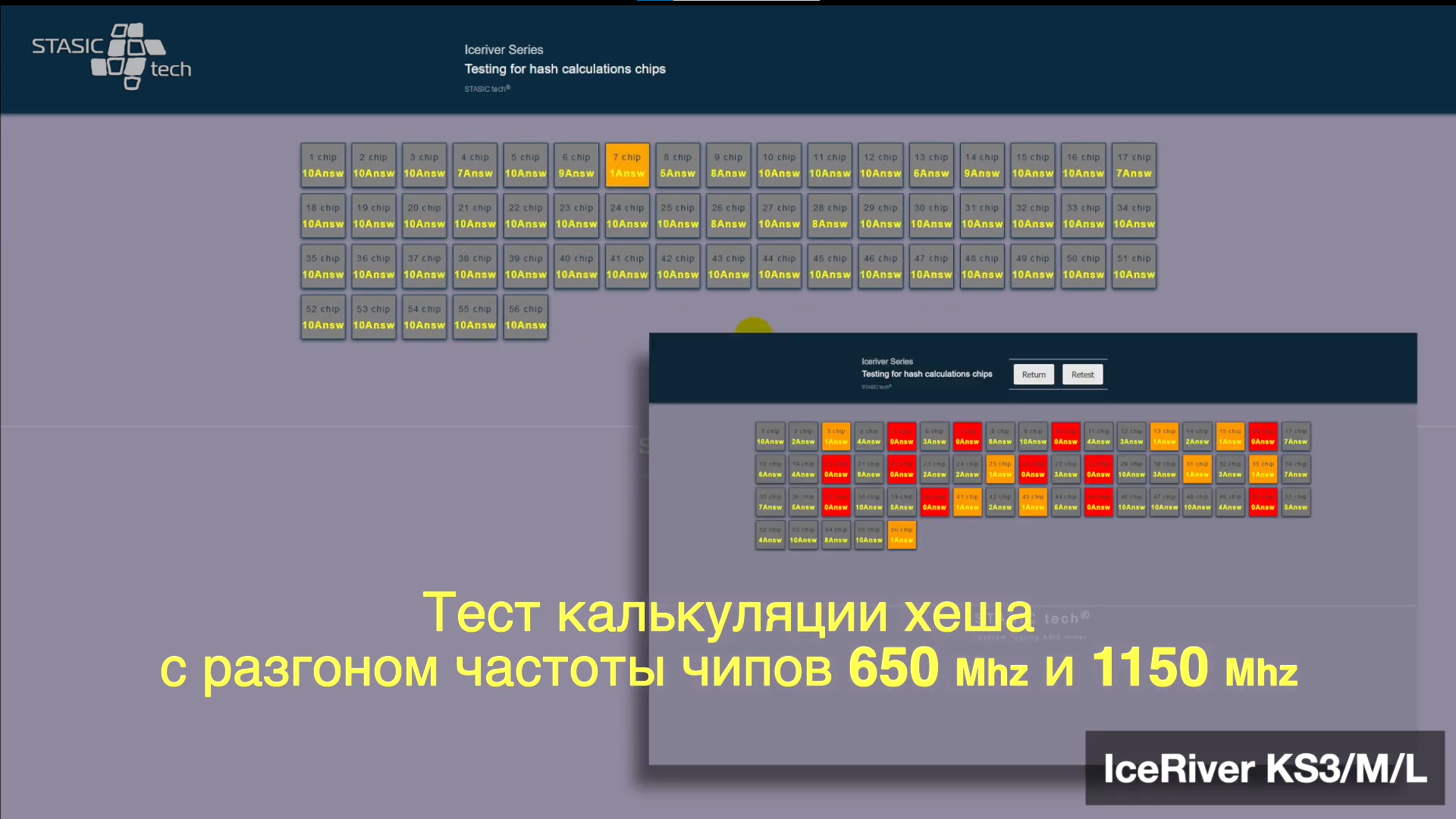

Функция разгона частоты и опроса чипов Whatsminer работает при нажатии кнопки “Read Temp” (программный модуль приобретается дополнительно)

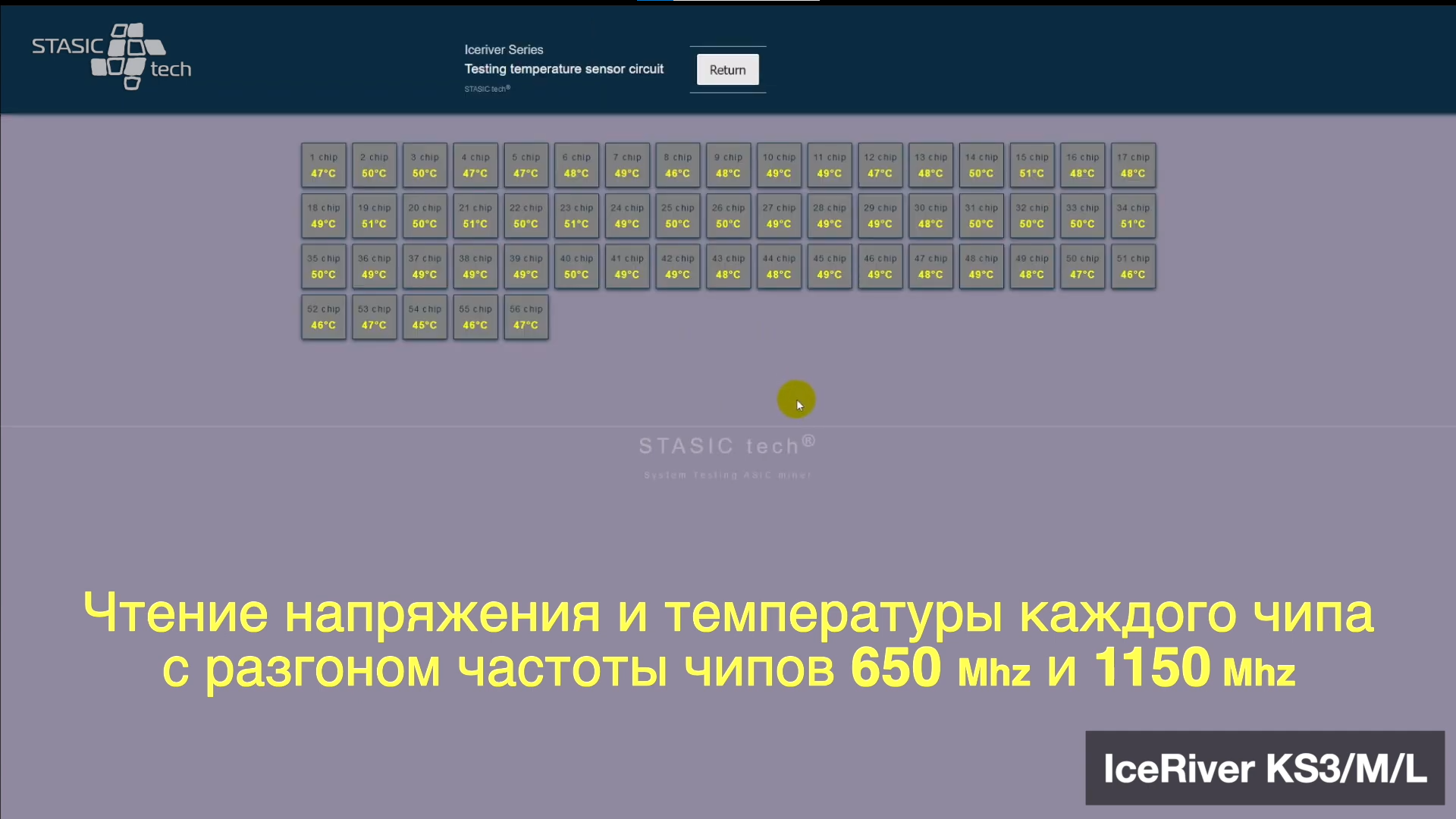

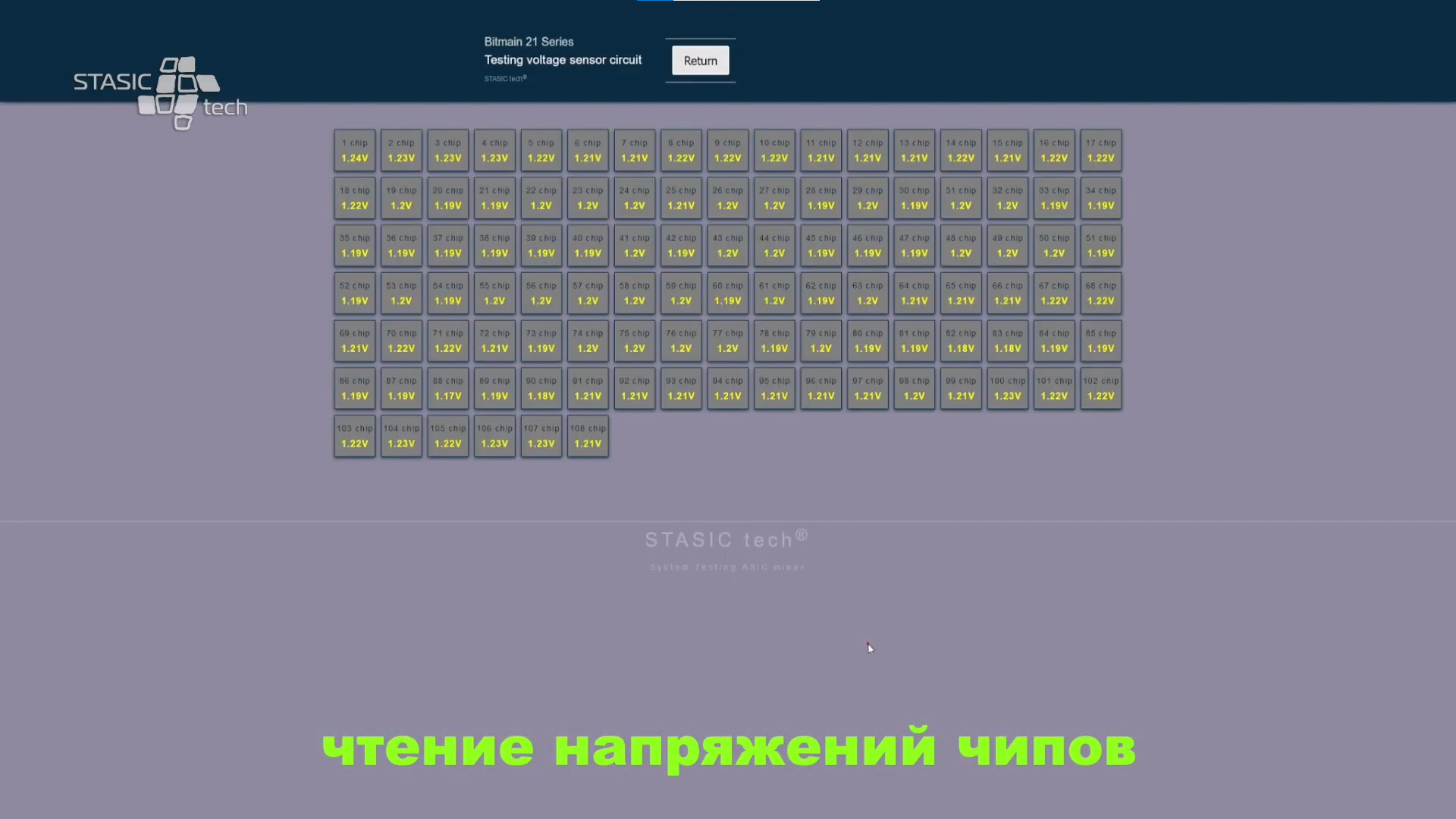

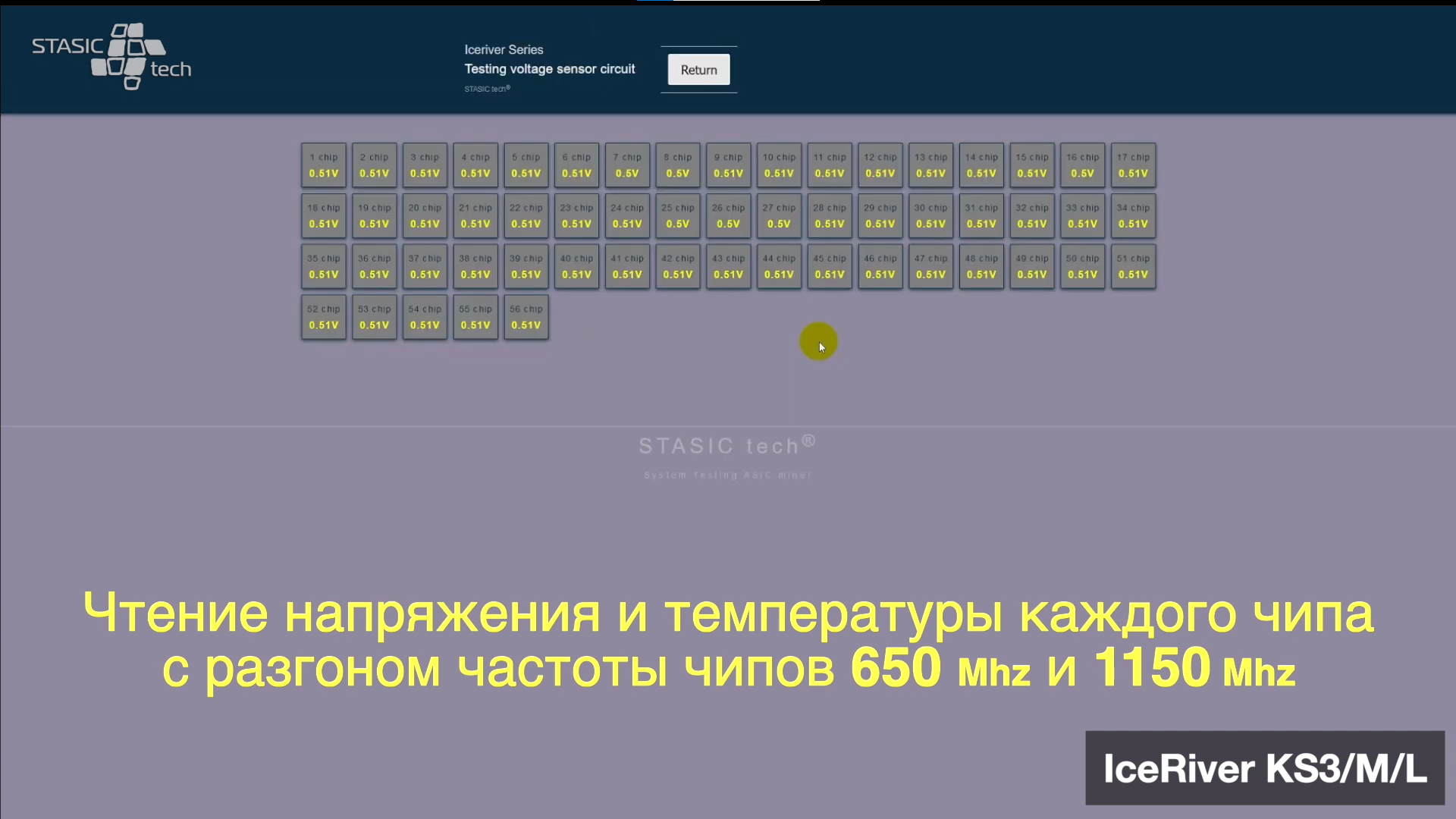

При первом нажатии кнопки “Read Temp” происходит опрос температуры каждого чипа, при повторном нажатии выводится информация о напряжении каждого чипа. Функция помогает диагностировать неисправность Whatsminer – “Loss Balance”
ВНИМАНИЕ! для работы функции, необходимое питание хеш-платы 14 вольт, 25 ампер.
5. RETURN MENU
Кнопка возврата в предыдущее меню.
ЭТО ВАЖНО! Для выхода в предыдущее меню, всегда используйте кнопку “RETURN MENU”!! Управление “стрелками” браузера, запрещено!
6. Индикатор POWER
Индикатор состояния питания хеш платы
7. Индикатор сигнала RI
Индикатор наличия соответствующего сигнала на хеш плате.
8. Дополнительная информация
Строка вывода информации: Диагностируемая модель хеш платы, версия PIC контроллера.

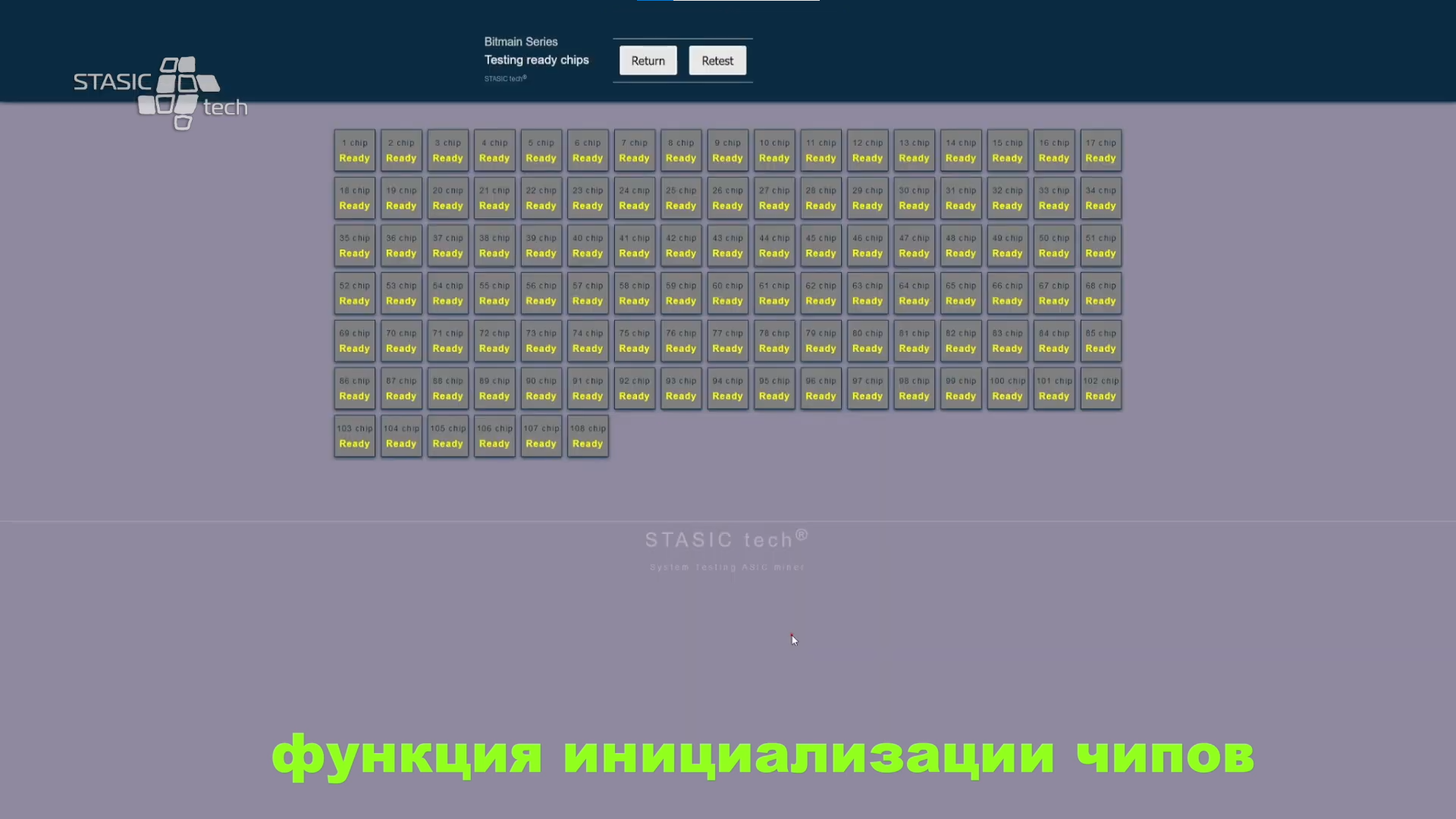

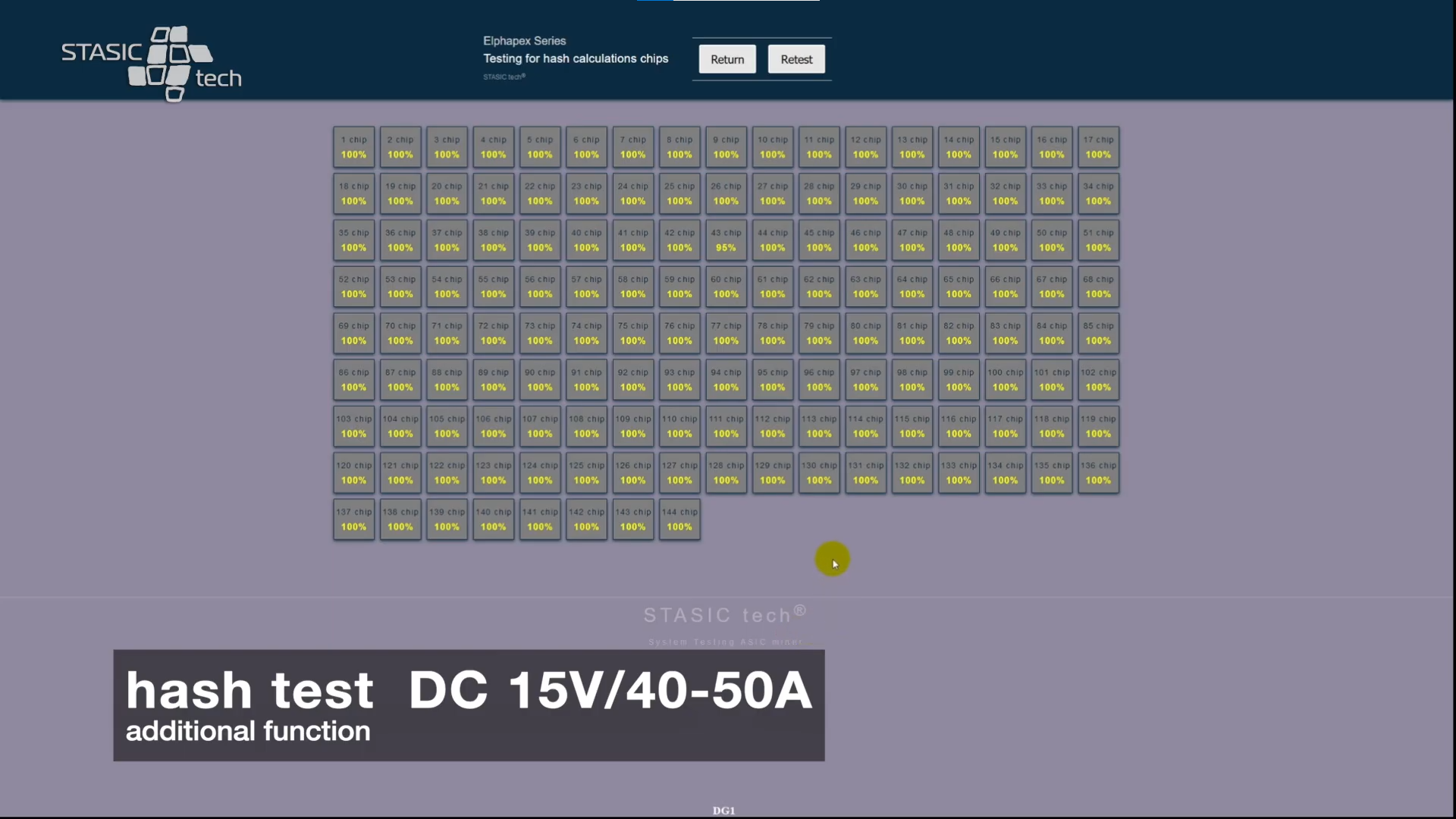

9. Графическая таблица расположения чипов
Таблица вывода информации о состоянии и расположении чипов в процессе диагностики хеш платы.
